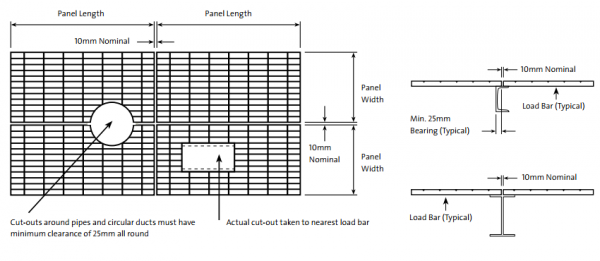

· Допуски при установке стальных решеток

Все размеры являются максимально допустимыми.

Примечание по установке:

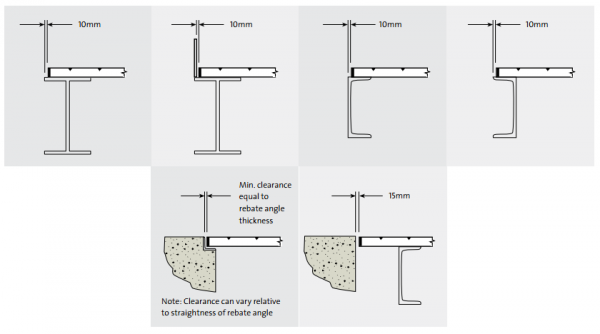

Минимальный размер опоры: минимум 25 мм для несущих стержней глубиной до 50 мм и минимум 50 мм для несущих стержней глубиной более 50 мм.

Мы рекомендуем, чтобы земля на опоре была равна высоте несущей балки.

Консоли решетки: консоли решетки до 250 мм в направлении несущей балки допустимы, если решетка надежно закреплена на опоре (не зажимами).

Консоли в направлении поперечины недопустимы.

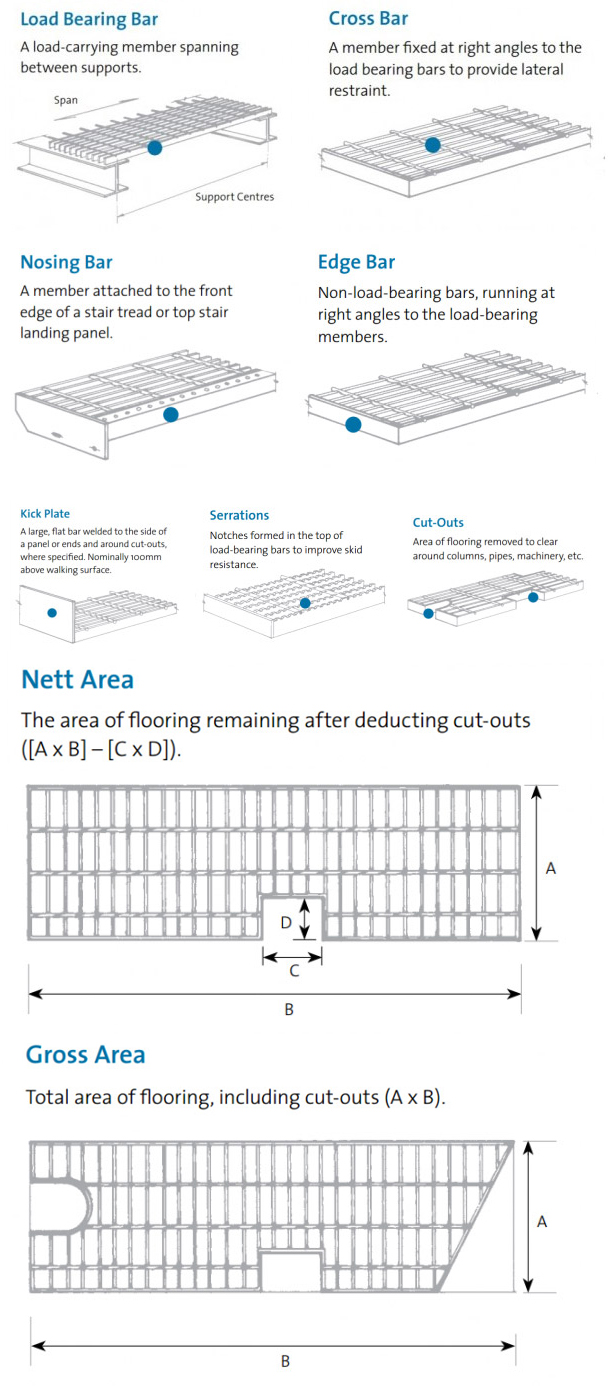

· Отраслевая терминология стальных решеток

· Допуски на изготовление стальных решеток

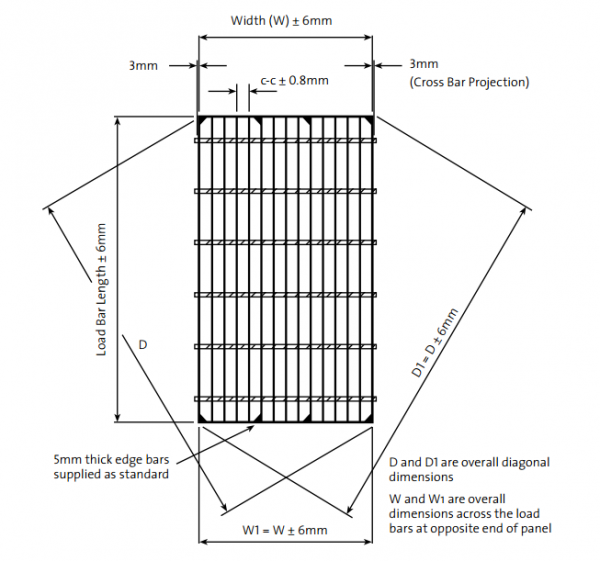

1. Габаритные размеры и прямоугольность

Стандартная сварка на заводе

Кромки и насадки привариваются с минимальным расстоянием 3 мм с одной стороны:

Каждая 5-я планка нагрузки на решетках Series 30

Каждая 4-я планка нагрузки на решетчатых решетках Series 40

Каждая третья планка нагрузки на решетках Series 50

Дополнительная сварка

Полный сварной шов: приварите одну сторону каждой балки нагрузки.

Сварной шов: сварите обе стороны каждой нагрузочной планки.

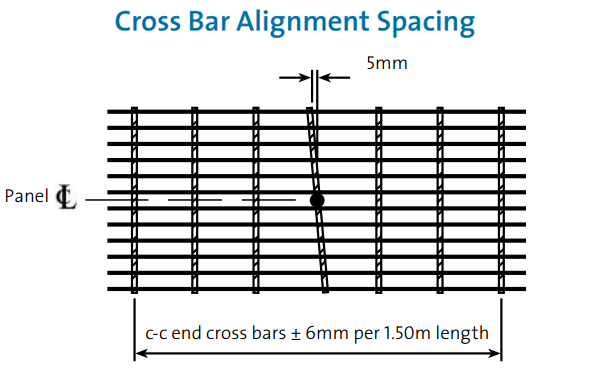

2. Расстояние выравнивания поперечной балки

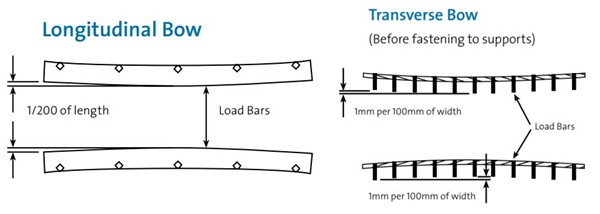

3. Продольный и поперечный лук

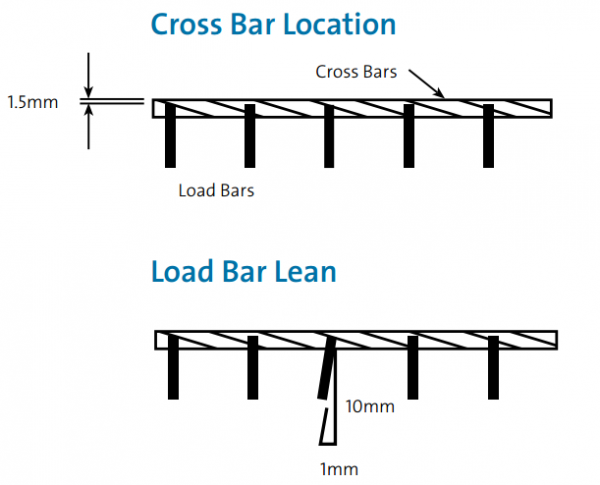

4. Расположение поперечины и наклон штанги нагрузки

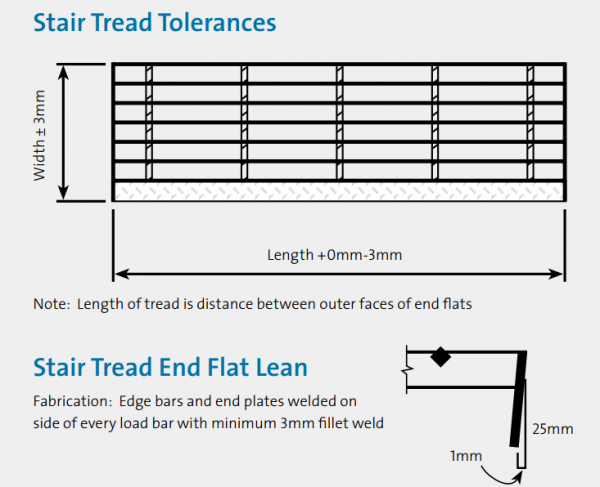

5. Допуски ступеней лестницы
