Процесс расчета веса стальной решетки

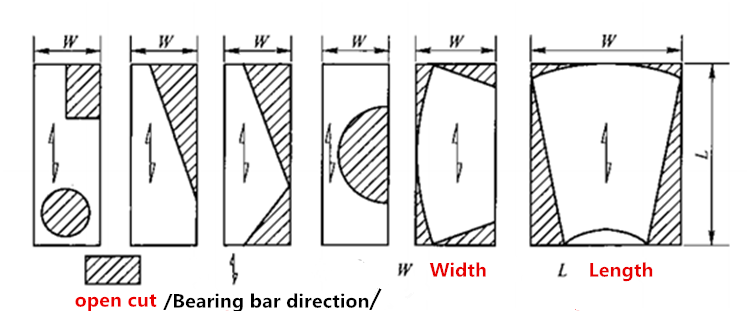

Во-первых, нам нужно подтвердить длину и ширину стальной решетки, длина стальной решетки отсчитывается от направления несущей полосы, независимо от того, короче или больше фактическая длина. А ширина стальной решетки - от направления поперечины. Независимо от формы стальной решетки, она вырезана из прямоугольной формы, поэтому мы можем подтвердить наибольшую длину и ширину каждого куска стальной решетки.

Затем нам нужно подсчитать, сколько частей несущих стержней и сколько частей поперечных стержней, бандажных стержней и т. Д. Используется в одной части стальных решеток.

Кроме того, известны размер несущей полосы (высота * толщина), размер поперечины, размер бандажной полосы (обычно такой же, как несущая планка для закрытия концов стальных решеток) и т. д.

Наконец, нам нужно добавить эти данные в формулу:

Высота стержня подшипника * Толщина стержня подшипника * Длина стержня подшипника * Количество стержня подшипника * Плотность (7850 для низкоуглеродистой стали) * Коэффициент гальванизации (1,06) = вес всех стержней подшипника.

Таким образом, мы можем рассчитать весь вес несущего стержня, вес поперечины, вес бандажного стержня и т. д. Сложив их вместе, мы можем получить теоретический вес одного куска стальной решетки.

Например:

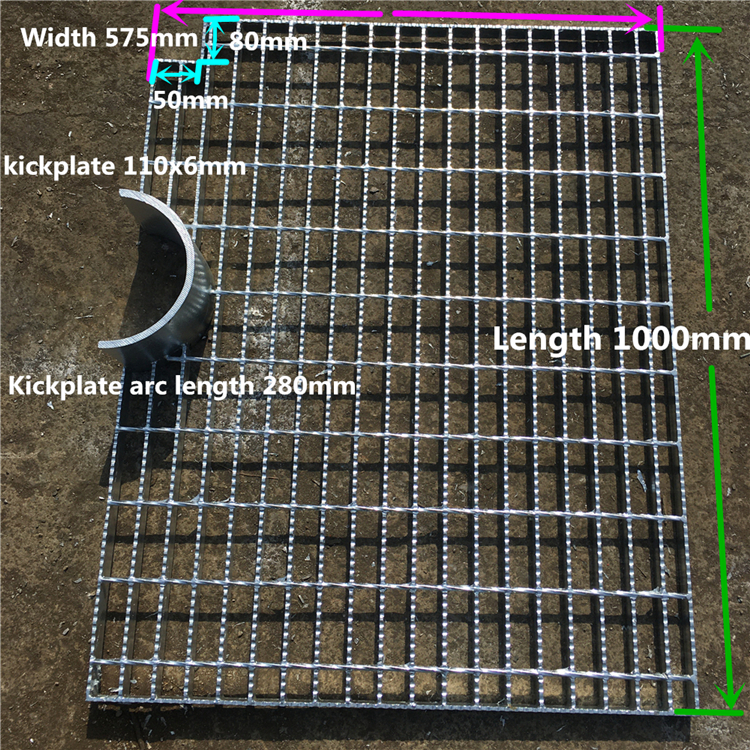

В этой стальной решетчатой панели длина (направление несущей планки) составляет 1000мм, ширина - 575мм, и есть полукруглый разрез, закрытый опорной пластиной 110x6мм.

Подробная информация как ниже:

Размер сетки: 30x100мм;

Размер подшипника: 25x5мм (известный);

Длина несущей полосы=общая длина - толщина полосовой полосы*2=1000-5-5=990мм;

Количество опорных стержней=(общая ширина опорной стойки)/рис. опорной стойки + 1=(575-5)/30 + 1=20штук;

Размер поперечины: витая штанга 6x6мм;

Длина поперечины=ширина=575мм;

Количество поперечин=Длина/шаг поперечин=1000/100=10шт.

Размер полосовой ленты: 25x5 мм

Длина бандажа: 575мм+525мм+80мм+50мм=1230мм

Количество бандажей=здесь мы делаем 1шт. длиной 1230мм, на самом деле он состоит из 4шт. длиной 575мм, 525мм, 80мм и 50мм.

Размер отбойника: 110x6мм

Длина дуги отбойной пластины: 280мм
