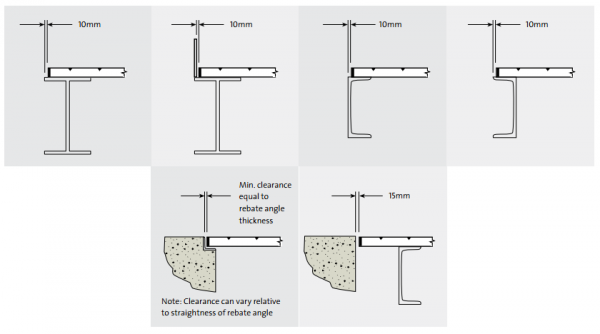

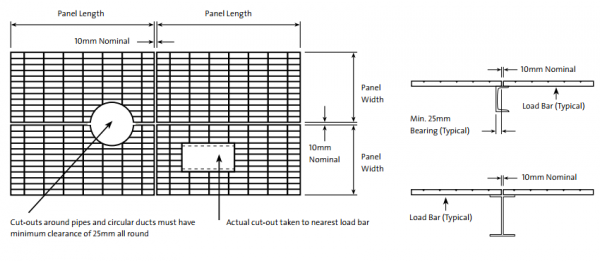

· Tolérances de pose de caillebotis en acier

Toutes les dimensions sont des tolérances maximales admissibles

Remarque d'installation :

Dimension minimale du support : un minimum de 25 mm pour les barres porteuses jusqu'à 50mm de profondeur et un minimum de 50 mm pour les barres porteuses>50 mm de profondeur.

Nous recommandons que le terrain sur le support soit égal à la hauteur de la barre porteuse.

Porte-à-faux de caillebotis : des porte-à-faux de caillebotis jusqu'à 250 mm dans le sens de la barre porteuse sont acceptables tant que la grille est solidement ancrée au support (pas de clips).

Les porte-à-faux dans le sens de la barre transversale ne sont pas acceptables.

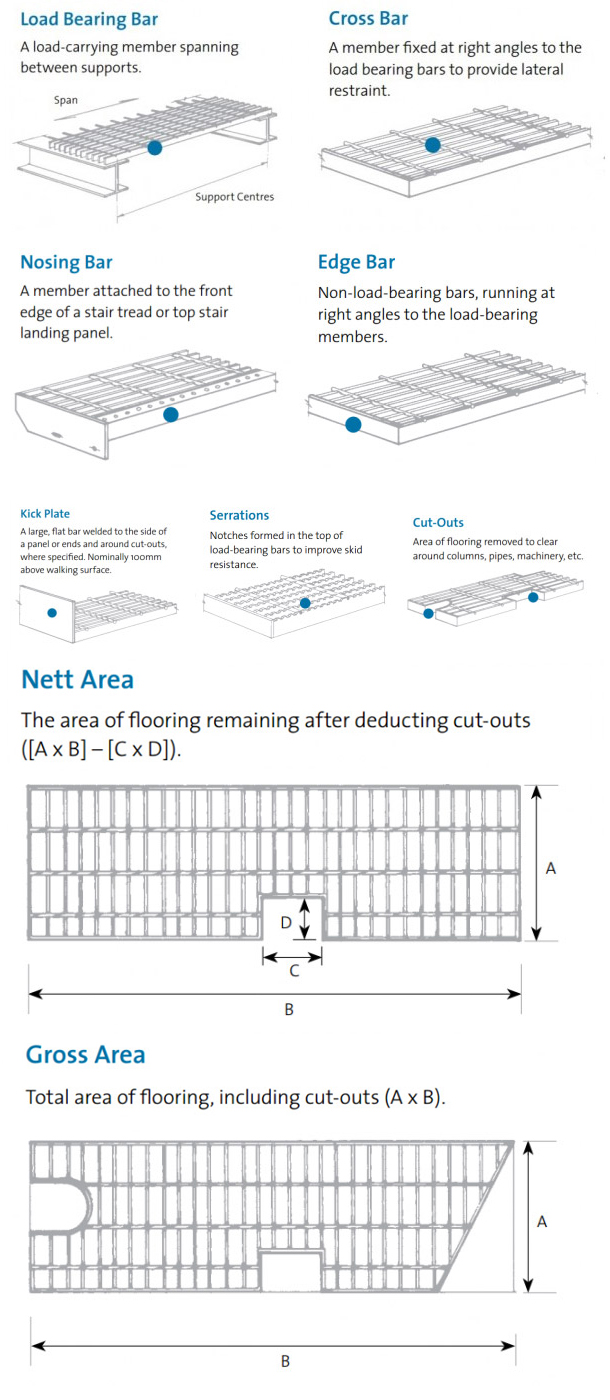

· Terminologies industrielles des caillebotis en acier

· Tolérances de fabrication de caillebotis en acier

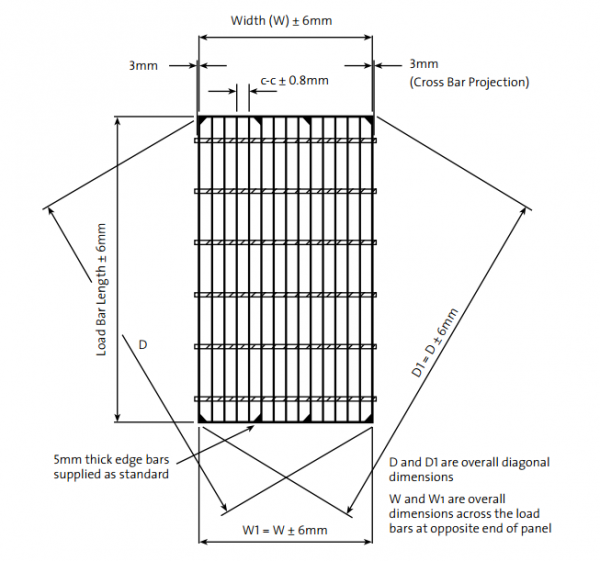

1. Dimensions hors tout et équerrage

Soudage de fabrication standard

Les barres de bord et les accessoires sont soudés avec une soudure à fllet d'au moins 3 mm sur un côté de:

Chaque 5e barre de charge sur les grilles de la série 30

Chaque barre de charge sur 4 sur les grilles de la série 40

Chaque 3ème barre de charge sur les caillebotis série 50

Soudage en option

Soudure complète: soudez un côté de chaque barre de charge.

Soudure d'étanchéité: soudez les deux côtés de chaque barre de charge

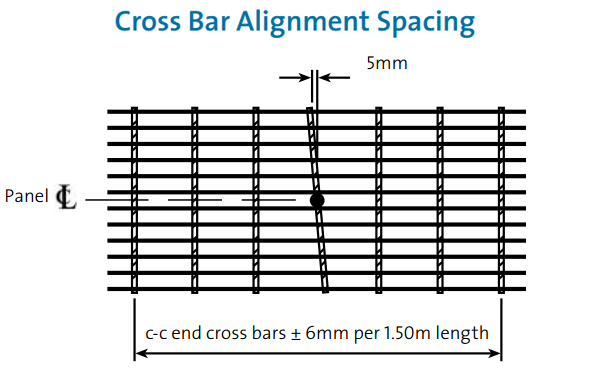

2. Espacement d'alignement des barres transversales

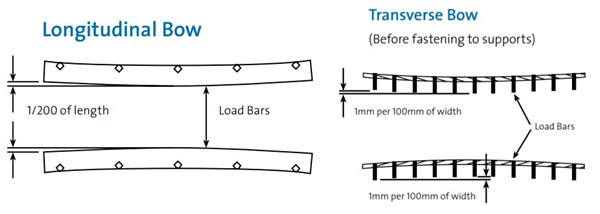

3. Arc longitudinal et transversal

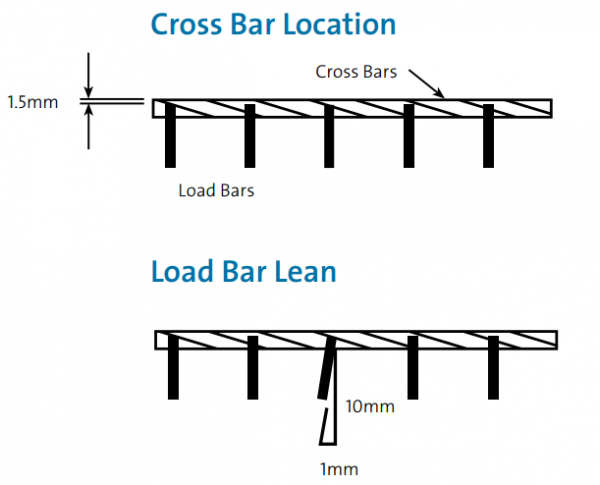

4. Emplacement de la barre transversale et inclinaison de la barre de charge

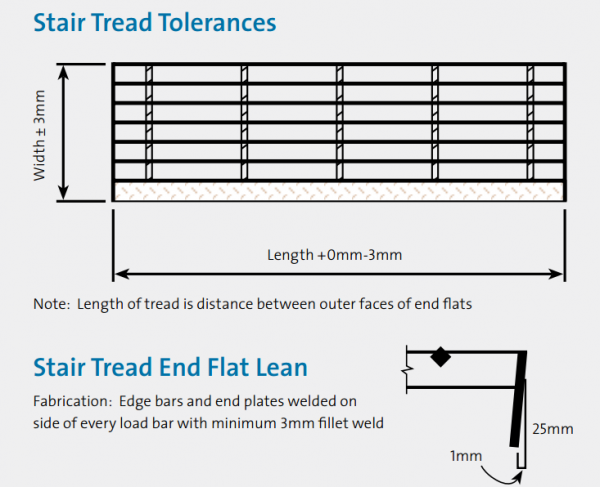

5. Tolérances des marches d'escalier
