Processus de calcul du poids des caillebotis en acier

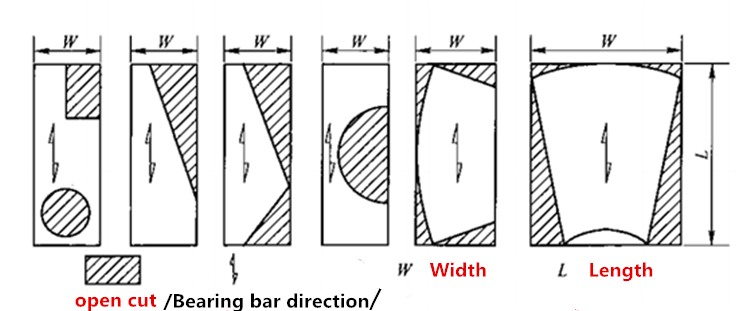

Tout d'abord, nous devons confirmer la longueur et la largeur de la grille en acier, la longueur de la grille en acier provient de la direction de la barre porteuse, que la longueur réelle soit plus courte ou plus longue. Et la largeur du caillebotis en acier est de la direction de la barre transversale. Quelle que soit la forme de la grille en acier, elle est découpée dans la forme rectangulaire, nous pouvons donc confirmer la plus grande longueur et largeur de chaque morceau de grille en acier.

Ensuite, nous devons compter le nombre de pièces de barres porteuses et le nombre de pièces de barres transversales, de barres de cerclage, etc. utilisées dans une seule pièce de caillebotis en acier.

En outre, la taille de la barre porteuse (hauteur * épaisseur), la taille de la barre transversale, la taille de la barre de cerclage (généralement la même que la barre porteuse pour fermer les extrémités des caillebotis en acier), etc. sont connues.

Enfin, nous devons ajouter ces données dans la formule :

Hauteur de la barre d'appui * Épaisseur de la barre d'appui * Longueur de la barre d'appui * Quantité de barre d'appui * Densité (7850 pour l'acier doux) * Coefficient de galvanisation (1,06 ) = poids de toutes les barres d'appui.

De cette façon, nous pouvons calculer tout le poids de la barre porteuse, le poids de la barre transversale, le poids de la barre de cerclage, etc. En les additionnant, nous pouvons obtenir le poids théorique d'un morceau de caillebotis en acier.

Par example:

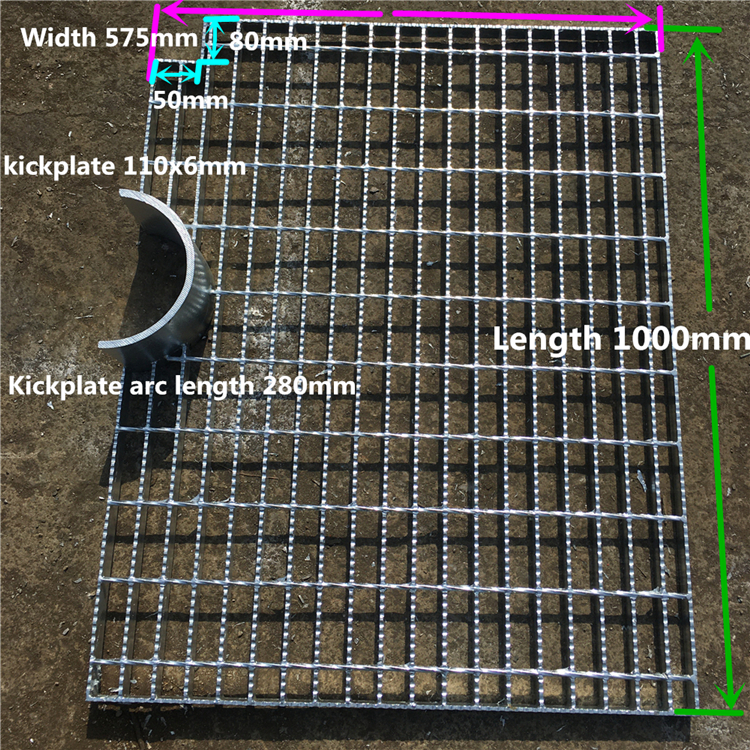

Dans ce panneau de caillebotis en acier, la longueur (direction de la barre porteuse) est de 1000mm, la largeur est de 575mm et il y a une coupe ouverte en demi-cercle fermée par une plaque de protection de 110x6mm.

Details as belowing:

Taille des mailles: 30x100mm ;

Taille du roulement: 25x5mm (connue) ;

La longueur de la barre de roulement=longueur totale - épaisseur de la barre baguée*2 = 1000-5-5= 990mm;

Quantité de barre de roulement=(épaisseur totale de la barre de roulement)/pas de barre de roulement+1=(575-5)/30+1=20 pièces;

Taille de la barre transversale: tige torsadée 6x6mm ;

Longueur de la barre transversale=Largeur=575mm ;

Quantité de la barre transversale=Longueur/pas de la barre transversale=1000/100=10 pièces.

Taille de la barre de cerclage: 25x5mm

Longueur de la barre de cerclage: 575mm+525mm+80mm+50mm=1230mm

Quantité de la barre de cerclage= ici, nous fabriquons 1 pièce d'une longueur de 1230mm, en fait elle est composée de 4 pièces d'une longueur de 575mm, 525mm, 80mm et 50mm.

Taille de la plaque de protection: 110x6mm

Longueur de l'arc du kickplate: 280mm
