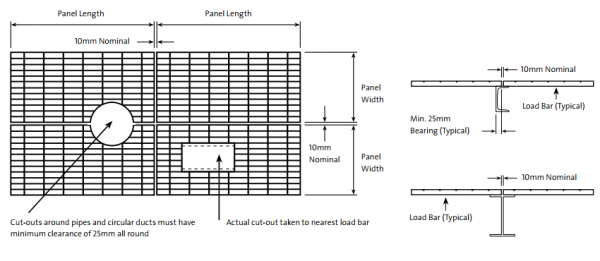

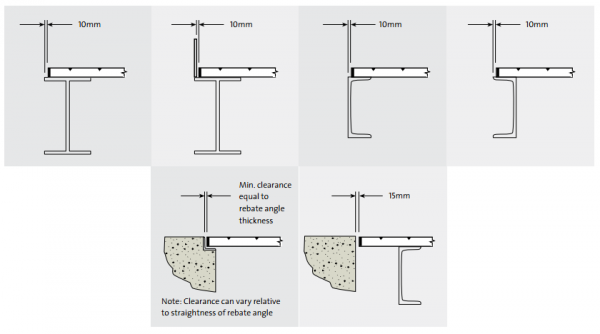

· Tolerancias de instalación de rejillas de acero

Todas las dimensiones son tolerancias máximas permitidas

Nota de instalación:

Dimensión mínima del soporte: un mínimo de 25 mm para barras de apoyo de hasta 50 mm de profundidad y un mínimo de 50 mm para barras de apoyo> 50 mm de profundidad.

Recomendamos que la superficie del soporte sea igual a la altura de la barra de apoyo.

Voladizos de rejilla: Los voladizos de rejilla de hasta 250 mm en la dirección de la barra de apoyo son aceptables siempre que la rejilla esté firmemente anclada al soporte (no clips).

No se aceptan voladizos en la dirección de la barra transversal.

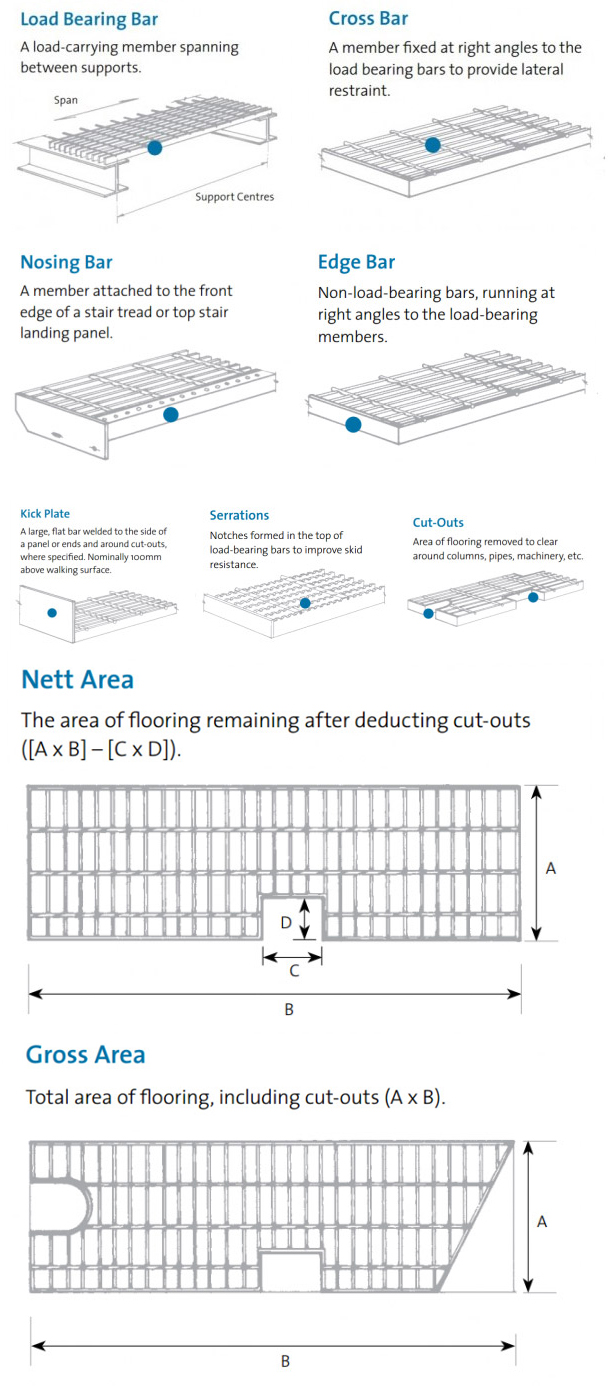

· Terminologías industriales de rejillas de acero

· Tolerancias de fabricación de rejillas de acero

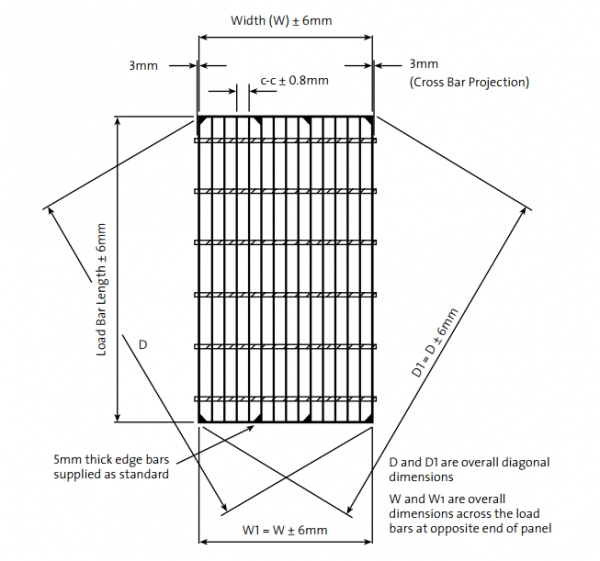

1. Dimensiones generales y cuadratura

Soldadura de fabricación estándar

Las barras de borde y los accesorios se sueldan con una soldadura de fllet de 3mm como mínimo a un lado de:

Cada quinta barra de carga en rejillas Serie 30

Cada cuarta barra de carga en la rejilla de la serie 40

Cada tercera barra de carga en rejillas Serie 50

Soldadura opcional

Soldadura completa: suelde un lado de cada barra de carga.

Soldadura de sello: suelde ambos lados de cada barra de carga

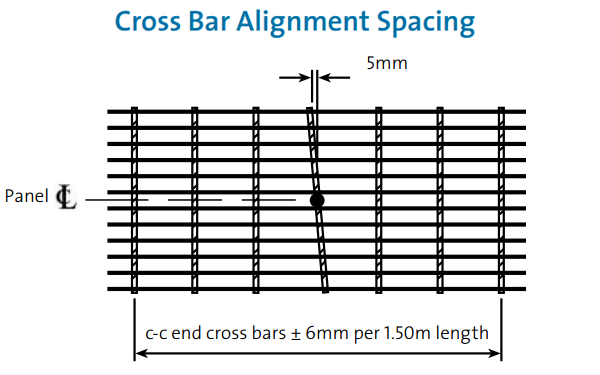

2. Espaciado de alineación de barras transversales

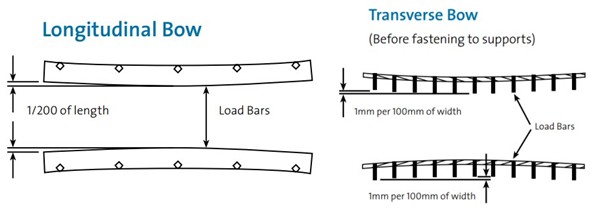

3. Arco longitudinal y transversal

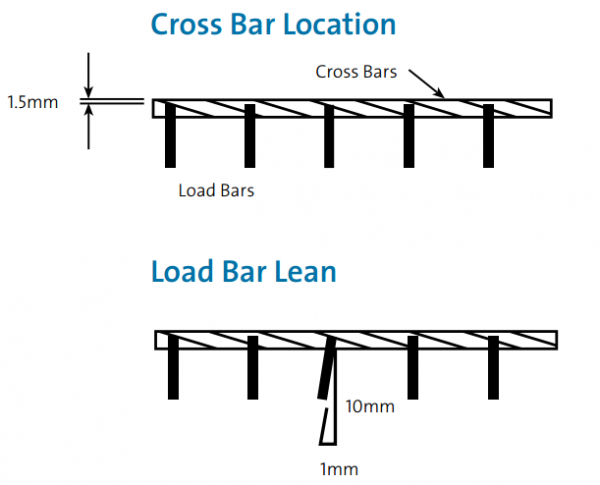

4. Ubicación de la barra transversal y inclinación de la barra de carga

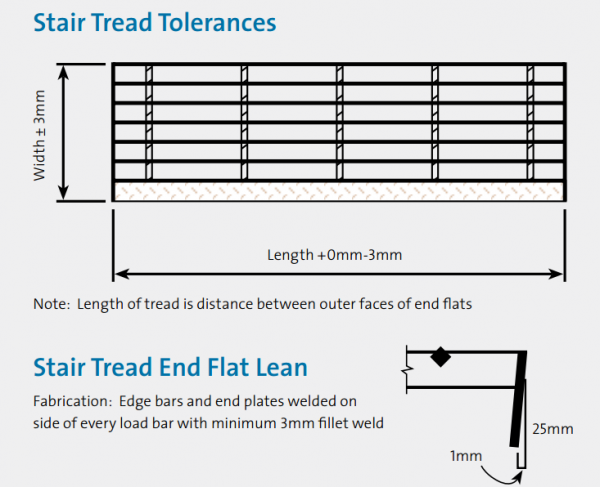

5. Tolerancias de la huella de la escalera
