Proceso de cálculo del peso de la rejilla de acero

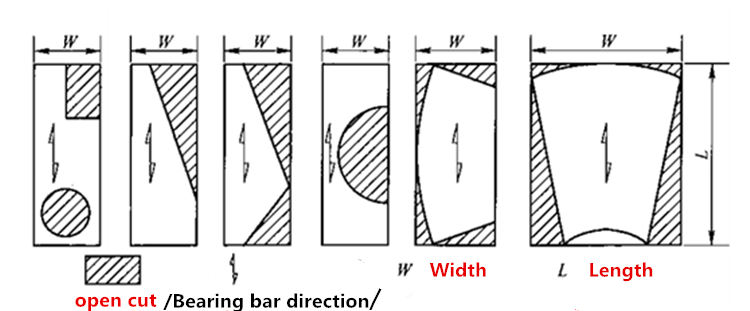

En primer lugar, debemos confirmar la longitud y el ancho de la rejilla de acero, la longitud de la rejilla de acero es desde la dirección de la barra de apoyo, ya sea que la longitud real sea más corta o más larga. Y el ancho de la rejilla de acero es desde la dirección de la barra transversal. No importa cuál sea la forma de la rejilla de acero, se corta de la forma rectangular, por lo que podemos confirmar la mayor longitud y ancho de cada pieza de rejilla de acero.

Luego, debemos contar cuántas piezas de barras de apoyo y cuántas barras transversales, barras de bandas, etc. se utilizan en una pieza de rejilla de acero.

Además, se conocen el tamaño de la barra de apoyo (altura*grosor), el tamaño de la barra transversal, el tamaño de la barra de bandas (generalmente el mismo que el de la barra de apoyo para cerrar los extremos de las rejillas de acero), etc.

Finalmente, debemos agregar estos datos a la fórmula:

Altura de la barra del cojinete * Espesor de la barra del cojinete*Longitud de la barra del cojinete*Cantidad de la barra del cojinete*Densidad (7850 para acero dulce)*Coeficiente de galvanización (1.06)= peso de todas las barras del cojinete.

De esta manera, podemos calcular todo el peso de la barra de apoyo, el peso de la barra transversal, el peso de la barra de anillado, etc. Sumando todos ellos, podemos obtener el peso teórico de una pieza de rejilla de acero.

Por ejemplo:

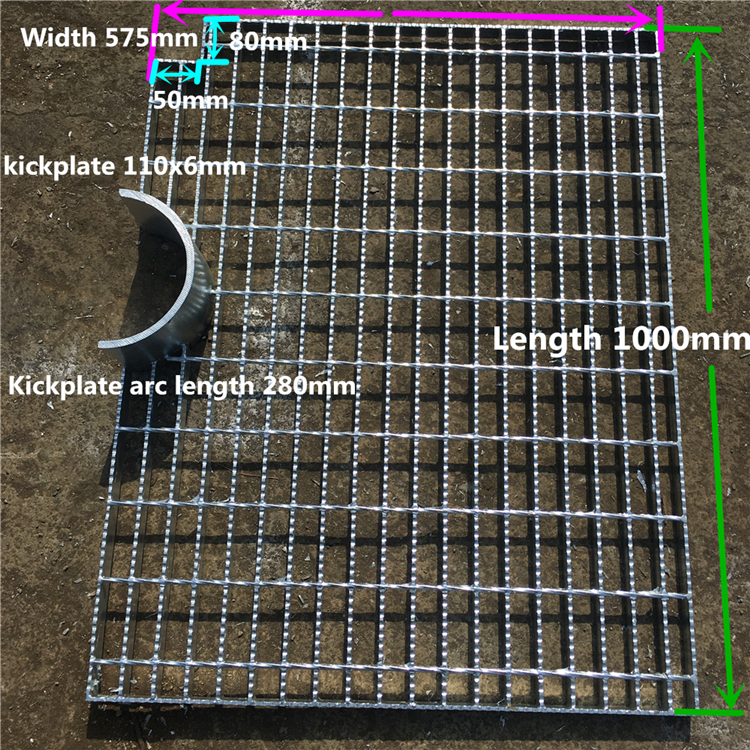

En este panel de rejilla de acero, la longitud (dirección de la barra de apoyo) es de 1000mm, el ancho es de 575mm y hay un corte abierto en semicírculo cerrado por una placa de protección de 110x6mm.

Detalles a continuación:

Tamaño de malla: 30x100mm;

Tamaño del rodamiento: 25x5mm (conocido);

La longitud de la barra de rodamiento=longitud total - espesor de la barra con bandas*2 = 1000-5-5 = 990mm;

Cantidad de barra de cojinete=(espesor total de la barra de cojinete de ancho)/picth de barra de cojinete+1=(575-5)/30+1=20piezas;

Tamaño de la barra transversal: barra torcida de 6x6mm;

Longitud de la barra transversal=Ancho=575mm;

Cantidad de barra transversal=Longitud/paso de barra transversal=1000/100=10piezas.

Tamaño de la barra de bandas: 25x5mm

Longitud de la barra de bandas: 575mm+525mm+80mm+50mm=1230mm

Cantidad de barra de precintado = aquí hacemos 1 pieza con una longitud de 1230mm, en realidad se compone de 4 piezas con una longitud de 575mm, 525mm, 80mm y 50mm.

Tamaño de la placa de apoyo: 110x6mm

Longitud del arco de la placa de apoyo: 280mm
